無源晶振設計
發布日期:2019-12-03
點擊次數:2135
無源晶振型號

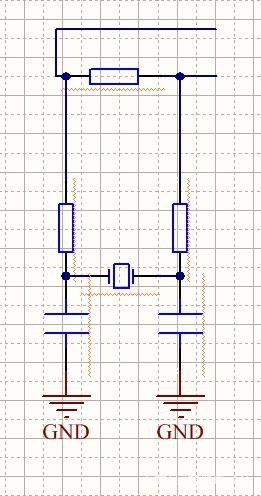

晶振上接的一個電阻是反饋作用,易起振一、無源晶振
無單獨供電；
需精確匹配外圍電路的電容、電阻等;
消費類產品，更新快，要求低，一般用無源晶體較多。
二、參數指標
1、頻率精度
最普遍的規格20PPM
2、負載電容
正常震蕩所需的電容值,會影響晶振諧振頻率和輸出幅度(增大后頻率會下降);
為使晶振兩端的等效電容接近負載電容,通過外接電容(高要求情況下還需算入IC輸入端的對地電容);
標稱頻率相同的晶振互換時還須確保負載電容一至[由于石英晶體振蕩器有兩個諧振頻率(串/并聯揩振晶振的低/高負載電容晶振)];
三、外圍設計
1、負載電容計算
參數:
C1晶振的負載電容；
C2 、C3接在晶振的兩個腳上和對地的電容；
C4 集成電路內部電容；
C5 PCB上電容；
計算:
C1=[C2*C3/(C2+C3)]+C4+C5，
C4+C5經驗值為3~5pf。
再根據晶振規格書要求的負載電容來計算最接近的匹配電容。
