晶振從材質上我們都知道可以分為石英晶振和陶瓷晶振,業內人士都知道在電路中芯片是被當成大腦,而晶振則素有心臟之稱.那為何選擇陶瓷諧振器？在精度方面,陶瓷諧振器位于石英晶體振蕩器和LC/RC振蕩器之間.它們相當小,無需調整,啟動時間更短,成本更低.如果你想了解陶瓷諧振器那么這篇文章不得了解下,億金電子給大家介紹的是有關陶瓷諧振器的一般常規術語.

封裝：陶瓷晶振,陶瓷諧振器配有標準的單列直插式封裝（ZTA,ZTB和ZTT）,或帶內置電容器的3引腳（ZTTS,ZTTCV）.

特性：陶瓷諧振器的振蕩取決于與其壓電晶體結構相關的機械共振.這些材料（通常是鈦酸鋇或鋯鈦酸鉛）具有大的偶極子運動,這通過施加的電場引起晶體的變形或生長.

頻率范圍：可用頻率范圍從190kHz到50MHz不等.

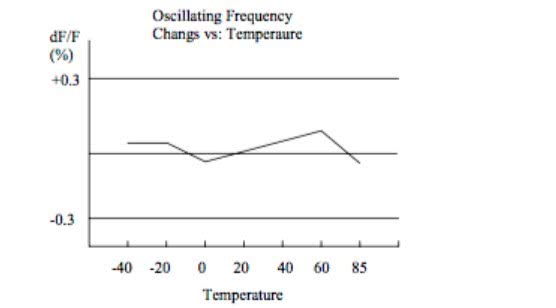

頻率穩定性：與溫度窗口溫度為25°C時的測量頻率（即-20oC至+80oC）相比,允許的最大頻率偏差.典型的穩定性為±0.3％（±3000ppm）.

頻率容差：室溫下允許的標稱頻率偏差.陶瓷晶振頻率容差以百分比表示,典型值±0.5％或百萬分之幾,±5000ppm.

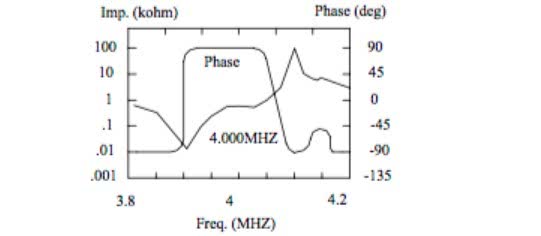

諧振阻抗：晶體在工作諧振電路中表現出的阻抗值.

老化：一段時間內的相對頻率變化.這種頻率變化率通常是指數性的.通常,10年內老化率為±0.5％.

負載電容：負載電容（CL）是振蕩器通過兩個諧振器端子觀察電路時所表現出的電容量.負載電容用一對C1和C2表示,默認值在表中給出.

等效電路：其等效電路類似于貼片石英晶體等效電路,即由具有并聯CO電容的分流L1,C1,R1電路組成.標準ZTAS-MG-4.00MHz的典型參數如下：L-330uH,Cl-5pF,C0-40pF和Q~900.

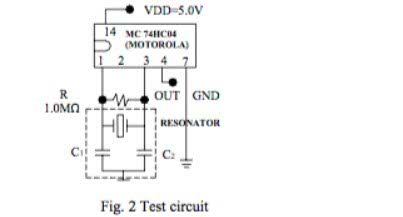

陶瓷諧振器的測試電路陶瓷諧振器：帶內置電容器：它由帶有反饋電阻Rf的CMOS反相器組成（圖2）.反饋電阻允許在最初施加電源時啟動振蕩.其值通常為1MΩ.Cl和C2的值在表中給出或由客戶指定.

應用:陶瓷諧振器主要用作許多微處理器的時鐘信號源,其中嚴格的頻率穩定性不是主要問題.陶瓷諧振器成本低廉,內置電容以節省空間.陶瓷諧振器主要用于消費電子應用（電視,錄像機,游戲,收音機）和家用電器.
